半导体工艺设备技术服务
  • 半导体工艺设备技术服务

半导体工艺设备技术服务

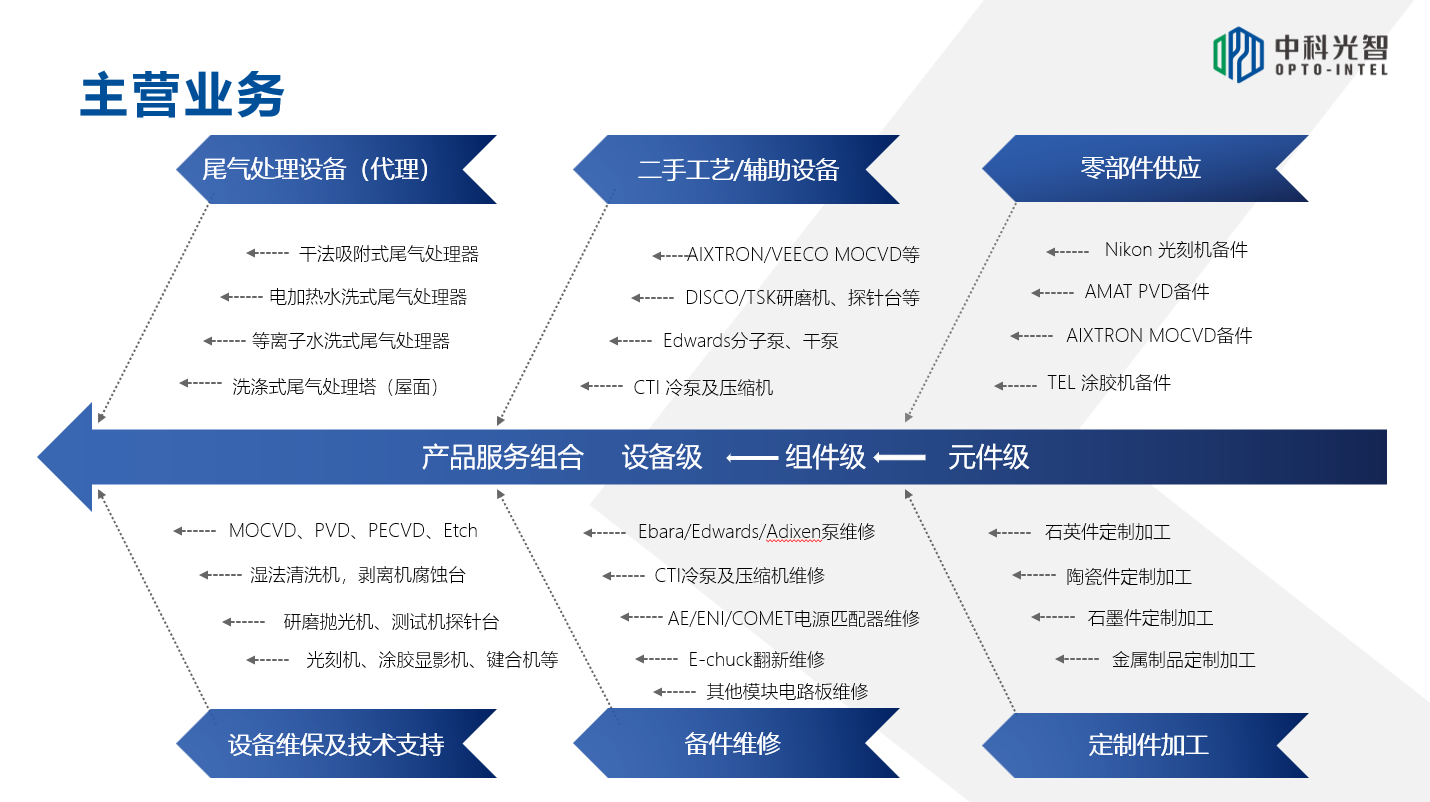

可提供半导体行业运维支持、技术改造、设备翻新、设备及备件销售、备件维修等半导体工艺设备一站式解决方案。



产品介绍:


AIXTRON MOCVD(Crius I)

容量:31*2“

典型温度:1200°-1300°,500℃-1100℃温度波动2μm/h

典型应用:氮化镓(GaN)基材料

技术特点:采用Thomas Swan的垂直式近耦合喷淋反应室,喷淋头上的喷孔密度高达15.5个/cm²,确保Ⅲ族源和Ⅴ族源在到达衬底前充分混合‌;基座采用三组电阻加热,以保证温度均匀‌。


AIXTRON MOCVD(Crius II)

容量:55*2“

典型温度:1200°-1300°

典型应用:主要用于氮化镓(GaN)基材料的生产,适用于HB-LED、聚光太阳能电池、激光二极管等领域‌。月产能:4200-4700

生产能力‌:CRIUS II的生产能力从31 x 2英寸提升为55 x 2英寸或13 x 4英寸,大大提高了HB-LED的生产力并降低成本。

技术特点:CRIUS II采用近耦合喷淋头技术,具有高生产效率和良品率;其密封耦合喷洒反应腔技术使得现有CRIUS用户可以顺利转换成CRIUS II‌。


AIXTRON MOCVD(G5 HT)

容量:11*4”or 8*6”

典型温度:1200°-1300°

典型应用:氮化镓(GaN)基材料

月产能:3500-4000

应用领域‌:适用于高亮度LED、氮化镓电子器件(如GaN-on-GaN晶体管)的生产,特别适用于电力电子和RF应用‌。

生产能力:该系统在600 mbar以上的高压下能以极高的速率完成高质量的氮化镓沉淀,产量超过前一代系统的1倍‌。


KLA-Tencor Metrology RS55   方阻测试

激光波长:650 nm 和 780 nm

工作温度:室温至500℃

兼容 200mm 及以下尺寸样品

应力测量范围1MPa-4GPa

重复性≤1%

测试结果可生成2D和3D应力图


KLA-Tencor SFS6420   颗粒检测

型号:Surfscan 6420

晶圆尺寸:2",3",4",6"和8"

样品可兼容厚度:可调至12 mm

材料:任何表面散射小于入射光90%的材料

运输:单盒式或平台搬运

缺陷灵敏度:大多数表面,>0.12μm(取决于表面质量

照明光源:30 mW 氩离子激光器,波长488 nm

操作软件:Windows 98操作系统


DISCO DAG810    研磨机

工件尺寸:Φ英寸(支持Φ4、5、6、8英寸工作台使用)

磨削方法:晶圆旋转研磨

磨削砂轮:Φ20毫米金刚石砂轮

额定输出(kw):4.2

额定扭矩 (N・m):5.9

转速范围 (min-1):1000 ~ 7000

设备尺寸(宽×深×高)(mm):600 × 1700 × 1780

设备重量(kg):约1300


DISCO DFD6340    全自动晶圆切割机

最大工件尺寸:8 inch

X轴:

切割范围:210 mm

切割速度:0.1—600 mm/秒

Y1-Y2轴:

切割范围:210 mm

索引步骤:0.0001 mm

定位精度:0.002/210 mm 以内(1.2、1.8千瓦)

                 0.002/5 mm 以内(2.2千瓦)

设备尺寸(长×宽x高):1180x1110xl850 mm

设备重量:1600 Kg


TEL P-8XL   探针台

Tel P-8XL 晶圆探针,8”

SACC,空气冷却夹头

高压热夹头

WAPP测卡清洗板及刷

GPIB板

半自动换卡器

VIP3A CPU板

PTPA精度+/- 4.0μm

PTPA Z精度+/- 5.0μm

墨点检查

重量:870 kg

额定电源输入:交流


Nikon Eclipse L200   检测显微镜

尼康显微镜 Eclipse L200

内置落射照明;内置的电动控制电源;电动的消防水枪控制光照强度控制;光圈光圈控制

对焦机制:横向行程:29mm;粗调:每次旋转 12.7mm(扭矩可调);精调:每次旋转 0.1mm(1微米递增)

照明:12V/100W 卤素灯光源内置;机动孔径光阑(centerable),固定(带对焦目标)领域的光圈;针孔滑块(可选)可被安装; 4 25 mm过滤器(NCB11/ND4/ND16/GIF)可安装;偏光镜;分析仪

镜筒:L2TT超宽带倾斜三目镜筒(倾斜角度:0-30度),视场:25 mm;光路转换:2路(比例:100:0 / 0:100)

重量:43.75kg


Veeco(Bruker) Dektak 6M   台阶仪

最大台阶高度:1mm

垂直分辨率:0.1nm

扫描长度:50μm 至 30mm

测针力:9.8mN 至 147mN(1mgf 至 15mgf)

最大晶圆直径:150 毫米(6 英寸)

支持小件晶圆: 是

最大厚度:31mm


富临FU-20PEB-RH   电子束蒸发台

蒸发材料:SiO2,Ti2O5等

加工能力:2寸片,102片

蒸镀温度在室温到300℃之间可调

膜厚均匀性3000A ≦3%

波长反射率和透过率可实现≧98%


Shincron MIC-1350CSN   DBR(真空镀膜机)

通过Shincron自主设计制造之光学膜厚仪的控制下,镀膜之非均匀性小于±1%使其由Shincron自有的IAD(离子辅助镀膜系统)所提供的离子电流可110uA/cm2,促使分子更分散,膜质更致密且折射率稳定。

TiO2的折射率可达2.4以上

SiO2吸收系数可低于1E-4

ODR镀膜时间(由关腔门至开腔门及含Al镀膜)低于180min

DBR镀膜时间(约15对SiO2/TiO2,由关腔门至开腔门)低于180min

2”晶圆月产能可达5.5万片


Optorun RPD-1000 (ITO/AlN)   RPD(反应性等离子源镀膜机)

真空室:1000mm X 1165mm

基板架:870mm

基板架转速:10~30rpm

晶振式膜厚计:6点式水晶传感器

蒸发源:反应性等离子源

设备尺寸:约 4000 mm(W) X 6000 mm(D) X 2800 mm(H)

电源:3相+G, 200V±5%, 约75KVA

水流量:80升/分以上

空气压力:0.5MPa-0.7MPa

重量:约 4000kg
